事業概要


工具イメージ

超硬工具のPCD・PcBN化

あらゆる製造業の特殊工具を1本から受注生産します


製造現場では、常に品質改善と生産効率の向上が求めらていると同時に、工具管理の 簡易化も求められています。
自動車産業、航空機産業、半導体産業、エネルギー産業など、多種多様な製造業に必要な 工具をあらゆる角度から総合的にプロデュースいたします。
超硬工具のPCD・PcBN化のご依頼、ご相談は私たちにお任せください。熟練のスタッフ が自信を持って様々なお悩みを解決し、御社の製造現場が働きやすい環境を実現します。


製作事例

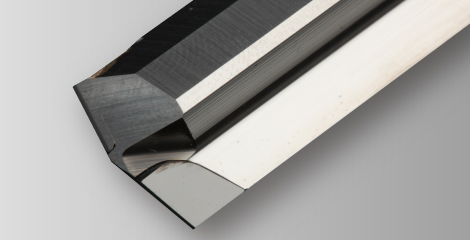

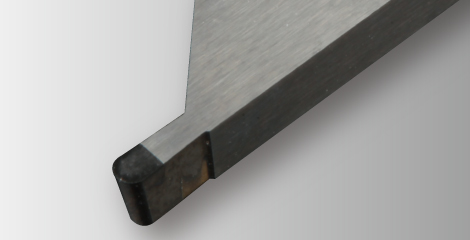

旋削工具

旋削工具の製作

ISO規格外の超硬スローアウェイチップや超硬バイトの製作とPCD・PcBN化。
製造現場で必要とされる形状に合わせて設計製作します。
お手持ちの超硬工具をPCD・PcBN化に改造することも可能です。

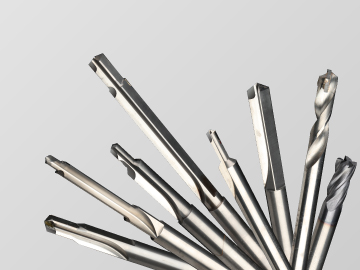

回転工具

回転工具の製作

ドリル、エンドミル、リーマ、カッターなどの超硬工具の製作とPCD・PcBN化。
多段化、複合形状など加工工程の短縮を考慮した形状に設計製作します。
PCDリーマで、直径4~20mmの工具径の公差幅3μm以内に実現。

被削材に合わせた素材選択


被削材や加工に合った素材を工具寿命と加工条件の
関連性に基づき選択。

被削材に合わせて各メーカーのPCD・PcBN 素材選択、その他各種 コーティングに対応。(コーティングは協力会社に依頼しています)
[ 取扱素材メーカー]
ダイヤモンドイノベーション、エレメントシックス、住友電工、トーメイダイヤ、 昭和電工、イルジン、他

素材イメージ

材質の種類


ツール写真1 ツール写真2 ツール写真3 ツール写真4 ツール写真5
Polycrystalline Diamond

人工多結晶ダイヤモンドツール


加工精度が高く耐摩耗性に優れ、工具寿命が長いため
工具交換などのロスタイムを低減させ、生産性を向上させます。

対象加工物(ワーク)は非鉄系金属(アルミ・真鍮・銅・カーボン・セラミックなど)です。
天然ダイヤモンドや人工結晶ダイヤモンドのようにクラックが発生することがなく、安定した切削が可能です。
複雑な形状でも自由に作れ単価が安くできます。
構成ダイヤモンド粒子は超微粒から粗粒1~50μmと多種で、切削条件、被削材等からお好みにより選べます。


Cubic Boron Nitride

立法晶窒化ホウ素ツール


ダイヤモンドに次ぐ硬度を有し、
超硬合金工具の数倍の高速切削が可能です。

対象加工物(ワーク)は鉄系金属です。鋳鉄や焼入鋼などの鉄製難削材の加工に適します。


天然ダイヤモンドツール Natural Diamond

対象加工物(ワーク)は非鉄系金属(アルミ・真鍮・銅など)です。
仕上がり面精度は極めて高く鏡面仕上げが可能です。ポリゴンミラーなどの超精密加工に適します。


人工単結晶ダイヤモンドツール Monocrystalline Diamond

対象加工物(ワーク)は非鉄系金属(アルミ・真鍮・銅など)です。
天然ダイヤモンドに比べ品質・性能のバラツキを抑えられます。

対象加工物(ワーク)について

アルミ合金 (アルミ、シリコン、銅、マンガン、マグネシウム、クロム、亜鉛、他)
銅合金 (銅、鉛、スズ、亜鉛、ベリリウム、他)
カーボン  セラミック  樹脂  鉄
